Eine LGB®–Weiche mit beweglicher Herzstückspitze, von unten

  Seiten mit diesem Bild.

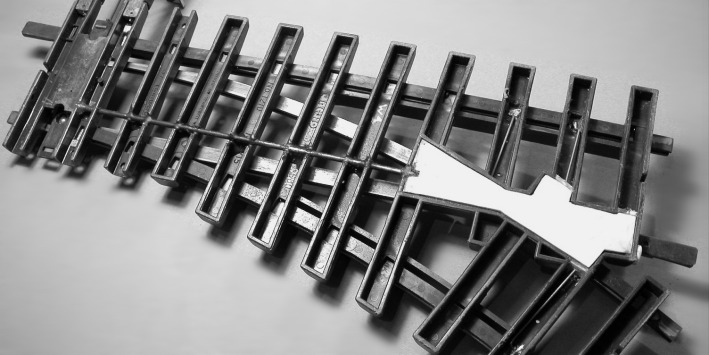

Eine umgebaute LGB–Weiche, von unten gesehen.

Dieses Foto zeigt eine umgebaute Weiche des Radius' 1 von unten. In dem Rohr von der Stellschwelle bei den Weichenzungen Richtung Herzstück läuft eine Schubstange, über die die Achse des beweglichen Herzstücks angelenkt wird.

In dem mit Polystyrol verschlossenen Teil unter dem Herzstück befindet sich auch ein Mikro–Wippenschalter mit 3 A Schaltleistung für die Herzstück–Polarisation.


Auf das Bild wird in diesem Dokument verwiesen:

Modellbahn: LGB®–Weichen mit Z–Scheibe
Umgebaute LGB®Weichen (IIm) mit beweglichen Z-Scheiben (als Weichensignal) und beweglichen Herzstückspitzen.
