Interessante Dampfmaschine mit oszillierendem Zylinder (Modell)

  Zurück zum aufrufenden Dokument.

  Seiten mit diesem Bild.

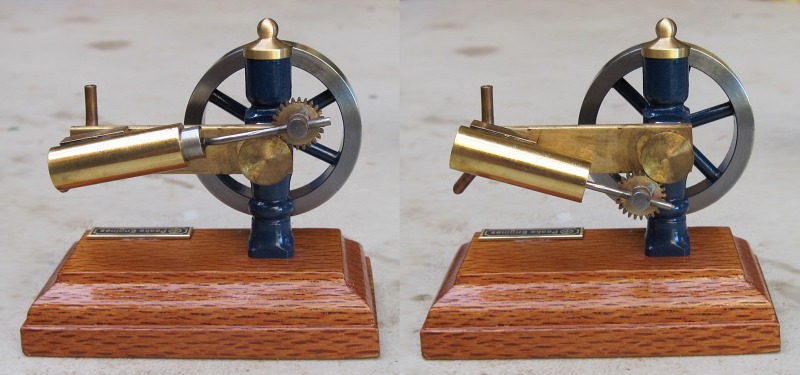

Doppelbild einer Dampfmaschine mit oszillierendem Zylinder (zwei Stellungen).

Grübel... Wie funktioniert diese seltsame Maschine oder genauer, deren Dampfsteuerung? Wir zeigen ein Doppelbild mit dem Zylinder in zwei Stellungen. Damit lässt sich das Rätsel schon lösen. Der Dampf strömt nur auf einer Seite des Zylinders ein - den Rückweg besorgt die Trägheit des Schwungrads. Durch die Drehung öffnet beziehungsweise schließt der schwenkbare Zylinder links den Ein- oder Ausströmkanal.

Beachten Sie bitte, dass das sichtbare Zahnrad fest auf der Kolbenstange sitzt und nicht beweglich.
