Maßzeichnung für die Tiefpritsche des Goliath F400–Modells

  Seiten mit diesem Bild.

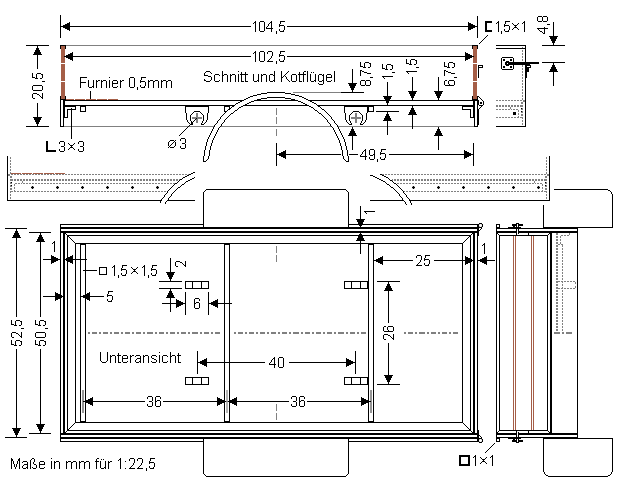

Maßzeichnung der Pritschenteile für einen Goliath F400.

Bauplan der Goliath–F400–Tiefpritsche für den Umbau aus einem 1:22,5–Modell auf Basis des GD750 von Pola G. Beachten Sie bitte, dass diese Tiefpritsche gegenüber dem Vorbild zu lang ist. Dieser Kompromiss war nötig, um das Fahrwerk des Pola–Modells weiter verwenden zu können. Einen Teil der Maße müssen Sie sich bei einem Nachbau selbst ableiten.


Auf das Bild wird in diesem Dokument verwiesen:

Modellbahn: Straße: Goliath F400
Ein Goliath–Dreirad (GD750) von Pola G wird zu einem Vorkriegs–F400 umgebaut (Maßstab 1:22,5).
